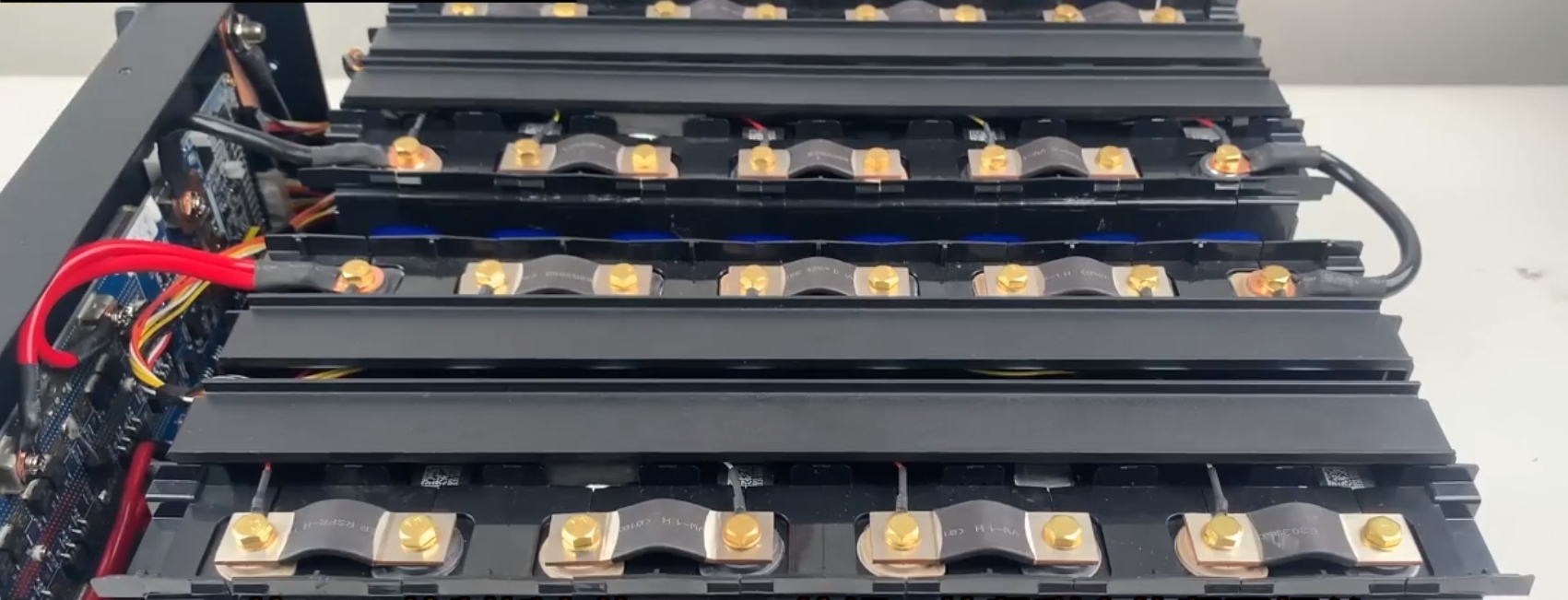

儲能模組，又稱儲能電池PACK，是一種能量儲存裝置，其核心構造由多個鋰離子單體電芯精密組合而成。這些單體電芯通過巧妙的串并聯方式相互連接，形成一個高度集成的儲能單元。一個典型的儲能模組中，每個單體鋰離子電芯的額定電壓介于2.5-3.65V之間，單個組能模組總電壓通常在150V左右，這總電壓完全取決于模組內部單體電芯的串并聯數量。

BMS主控板在精準控制儲能模組的過程中，發揮著核心作用。它通過連接線，實現與單體電芯之間的數據傳輸與儲能模組之間電流的高效傳輸。這種連接線分為兩類，一是數據采集低壓線，二是電流傳輸高壓線。數據采集低壓線連接著每個單體電芯的電壓、溫度等傳感器，它遵循行業標準-20~65℃的溫度采集范圍，以及多個單體電芯串并聯后的單個儲能電壓，此電壓通常不超過200V；電流傳輸高壓線執行充放電功能，選用標準需結合系統內各個儲能模組串并聯后的總電壓，此總電壓常見有1000V和1500V兩種。

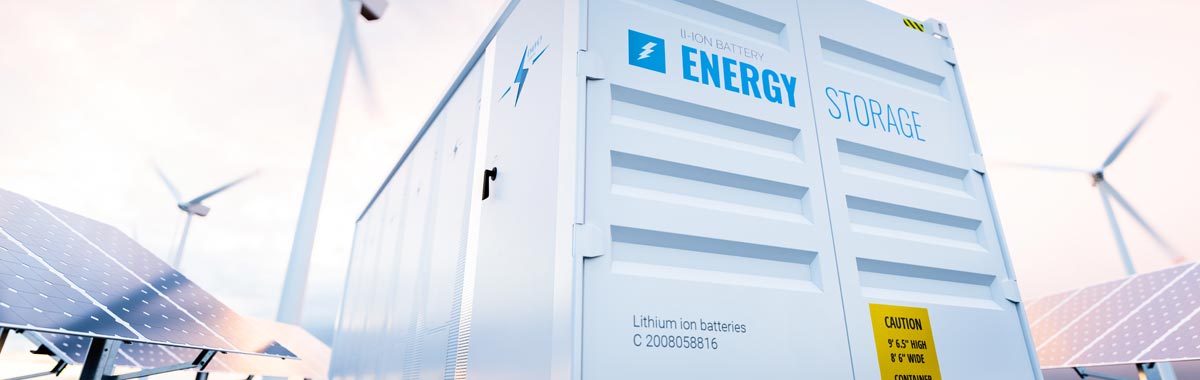

在儲能電站的實際運行中，集裝箱式的結構為儲能模組提供了一個穩定的工作環境，溫控設備的運用更是確保了儲能模組在恒溫恒濕條件下運行。在這樣的環境下，儲能模組內部連接線的環境適應性要求相對較低，無需特別關注耐磨、防腐蝕或耐高溫等特性。因此，PVC電子線便能滿足其基本的傳輸需求。此外，儲能模組內部連接線的標稱截面積大小需要依托充放電的功率而定，比如標準充放電電流為150A，那么可選擇1AWG或者1/0AWG的連接線。

廣東華坤新能源股份有限公司于2005年成立，擁有近20年的光伏儲能系統電氣配線行業經驗。我們提供豐富的儲能模組內部連接線纜配線解決方案，系列產品經過歐美權威機構認證，適用于600V至1500V儲能電站電壓系統，可滿足各種類型的儲能模組內部連接需求。

儲能模組內部連接線——電流傳輸高壓線選型參考建議

儲能模組內部連接線——數據采集低壓線選型參考建議

儲能模組內部連接配線對儲能模組乃至整個儲能系統的安全性和高效性具有重要影響，因此選擇可靠的解決方案至關重要。華坤新能源作為一家集研發、生產和銷售于一體的企業，是您值得信賴的合作伙伴。我們期待與您攜手合作，共同推動可再生能源的可持續發展。
